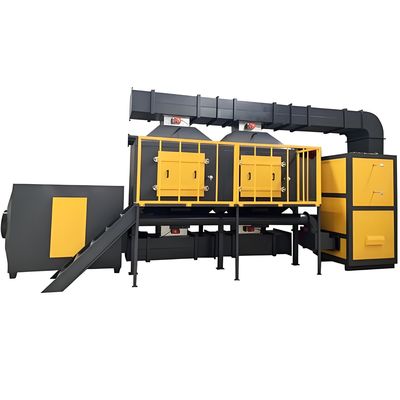

アドソルプション・デソルプション 触媒燃焼廃棄物ガス処理装置

廃棄物ガス処理設備: アドソープションとデソルプション + 触媒燃焼装置

(1) 設備の導入

活性炭吸着と吸離は,活性炭分子シートを使用して,産業廃棄物ガス中の汚染物質を吸着することを意味します.異なる廃棄物ガス構成要素に適した分子シートを選択する分子シートが飽和度に達すると 汚染物質は吸収されてしまいます工業廃棄物ガスの有機物質を二酸化炭素と水に深層酸化するために使用されます浄化の目的を達成する.

吸着と吸消浄浄化装置は,通常,排気ガス収集装置,予処理装置,吸入装置,触媒燃焼装置,吸消装置,熱交換装置からなる.など.

(2) について分子シートによる吸収と脱吸収の働き原理

吸着扇風機の作用下,有機廃棄ガスは空気入口から前フィルター箱に入ります.前フィルターはフィルターと廃棄物ガス中の微粒子を遮断して微粒子が吸収層に入り込み,分子シート微孔を塞ぐのを防ぐために浄化効果に影響を与える.

その後,排気ガスは前フィルターを通って両側にある吸着と脱吸箱に入ります (中間にはバイパス隔熱層が用意されています.オーガニック排気ガスの濃度が標準を満たすとき,バイパスバルブが直接放出のために開けられる)吸着・脱吸箱の吸着層は有機排気ガスを吸着・浄化します.

触媒燃焼装置は吸収層の上に配置されている.ゼオライト分子シート (または活性炭分子シート) の吸着層が飽和に近いとき (排気ガス濃度は設定値に達), PLCコントローラが自動的に空気吸入バルブを閉じて,触媒燃焼気吸入バルブと触媒燃焼電気ヒーターを開きます.

新鮮な空気は,消耗扇風機の作用で,エネルギー節約装置によって一定の温度まで加熱され,その後消耗のために吸附層に入ります.消吸収されたガスは催化燃焼に流入し,燃焼し,CO2に酸化します燃焼したガスは排気口から放出され,製品には二次汚染はありません.

(3) についてプロセス分析

1 吸収濃度-脱吸収と脱吸収-触媒分解のプロセス流.2つの活性炭アドソバーと1つの触媒分解器 (低圧扇風機で補完)蒸気ガスは,塵や粒状物質を除去するために予備処理された後,活性炭アドソバーAとBに送られます.活性炭アドソバーAが飽和に近いとき,処理されたガスはまず自動的に活性炭アドソバーBに切り替わります (活性炭アドソバーAはアドソプション操作を停止します) 熱気流を使って活性炭から有機物質を吸収し,活性炭アドソルバーAを吸収します.有機廃棄ガスが濃縮されている濃縮された廃棄ガスは,触媒分解装置に送られます.そして CO2とH2Oとして排出されます.

2 デソルプションとデソルプションが完了すると,活性炭アドソルバーAは待機状態に入ります.活性炭アドソルバーBが飽和に近いとき,システムは自動的に戻り,同時に活性炭アドソルバーBをデソルバーし,デソルバーしますこのサイクルは機能します.

3有機廃棄ガスの濃度が2000ppmを超えると,外部加熱なしで触媒床で自発燃焼を維持できます.この解決策は エネルギー消費を大幅に節約するだけでなく処理容量は原発排気ガス処理容量 (60,000m3/h) の1/5のみであるため,設備の投資も減少します.このソリューションは,連続作業と間隔作業の両方に適しています..

単一の活性炭アドソルバーのデソルプションとデソルプションは約2〜3時間かかります.

5 吸着扇風機は周波数コンバーターによって制御され,必要な空気容量または装置入口の純負圧に応じて調整できます.
